3 Cải Tiến Trong CAM-TOOL V21.1 Giúp Tối Ưu Lập Trình NC Và Giảm Thời Gian Gia Công

Trong gia công khuôn và các bề mặt phức tạp, thời gian lập trình NC không chỉ phụ thuộc vào độ khó của chi tiết. Những thao tác thiết lập lặp lại, đường chạy dao chưa tối ưu hay các chuyển động không tải cũng có thể khiến thời gian chuẩn bị chương trình và thời gian chạy máy kéo dài.

Vì vậy, một phần mềm CAM hiệu quả không chỉ cần tạo được chương trình NC mà còn phải giúp kỹ sư giảm thao tác, kiểm soát đường chạy dao và tận dụng dữ liệu gia công tốt hơn.

CAM-TOOL V21.1 tập trung cải thiện chính những bước này. Dưới đây là 3 nâng cấp đáng chú ý và giá trị thực tế đối với quá trình gia công.

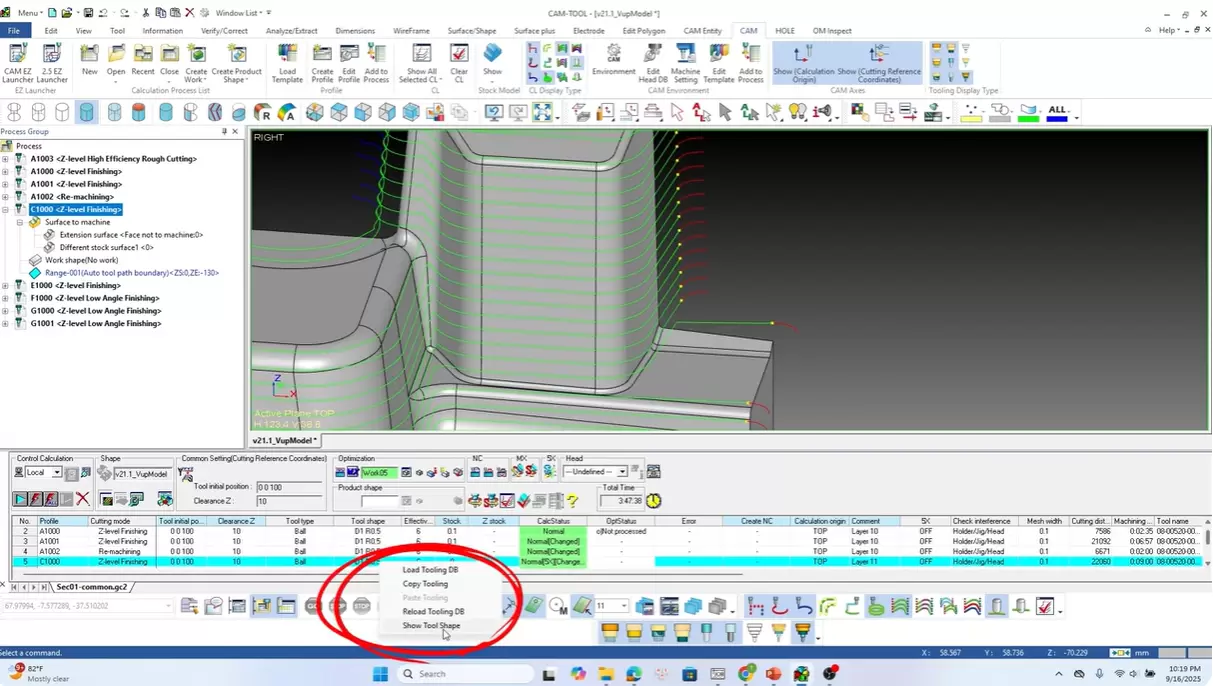

1. CAM-TOOL V21.1 giúp giảm thao tác thiết lập vùng gia công như thế nào?

Với khuôn hoặc chi tiết có nhiều pocket và bề mặt tương đồng, kỹ sư thường phải thiết lập Machining Surface và Machining Boundary cho nhiều vùng khác nhau. Khi số lượng vùng gia công tăng, các thao tác lặp lại này có thể chiếm đáng kể thời gian lập trình NC.

CAM-TOOL V21.1 cho phép sao chép Machining Surface và Machining Boundary, nhờ đó dữ liệu đã thiết lập có thể được tái sử dụng cho những vùng gia công tương tự.

Kỹ sư có thể:

• Sao chép Machining Surface.
• Sao chép Machining Boundary.
• Tái sử dụng dữ liệu thiết lập cho các vùng tương đồng.
• Giảm việc thiết lập lại từ đầu.

Thay vì lặp lại cùng một quy trình cho từng vùng, kỹ sư có thể tận dụng thiết lập sẵn có và dành nhiều thời gian hơn cho việc kiểm tra, điều chỉnh chiến lược gia công.

Lợi ích chính: rút ngắn thời gian lập trình NC, giảm thao tác lặp lại và duy trì tính nhất quán giữa các vùng gia công.

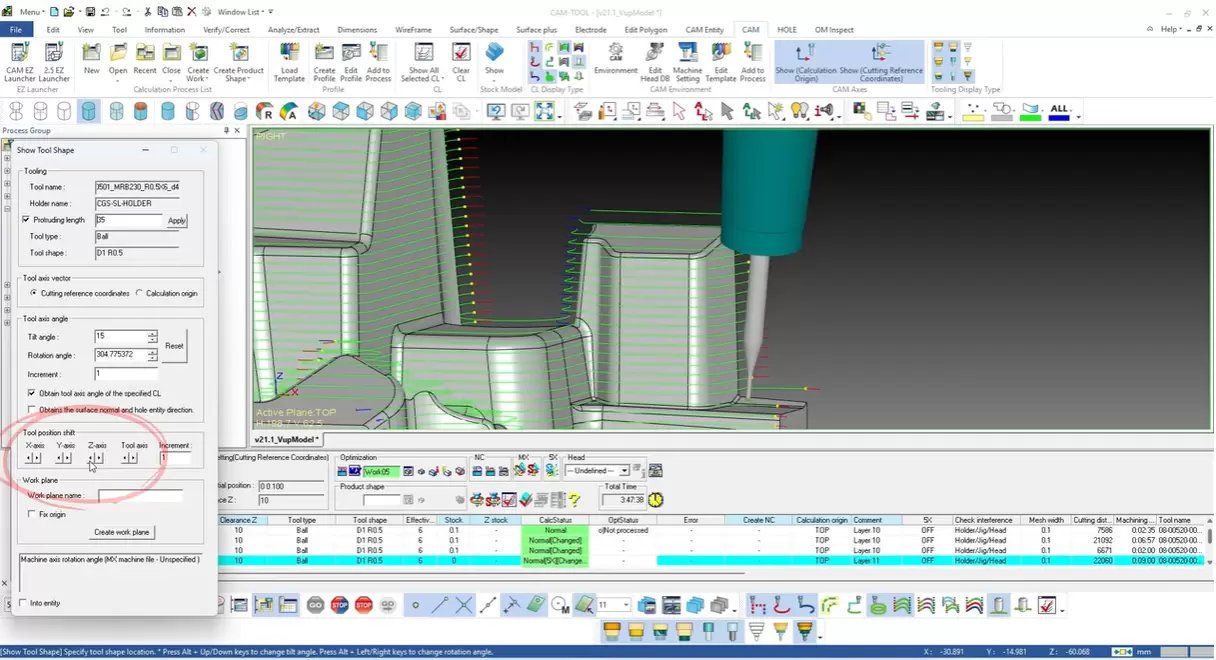

2. Làm thế nào để kiểm soát Toolpath tốt hơn trên bề mặt phức tạp?

Khi gia công các bề mặt phức tạp, khoảng cách giữa các bước tiến dao có thể ảnh hưởng đến tải cắt, độ ổn định và chất lượng bề mặt.

CAM-TOOL V21.1 hỗ trợ phát hiện vị trí có bước tiến dao vượt ngưỡng tiếp xúc và tự động bổ sung toolpath cần thiết.

Khả năng này giúp:

• Phát hiện những vị trí vượt ngưỡng thiết lập.
• Tự động bổ sung đường chạy dao khi cần.
• Kiểm soát điều kiện gia công tốt hơn.
• Giảm thời gian kiểm tra và hiệu chỉnh chương trình NC.

Điểm đáng chú ý ở đây là kỹ sư có thể xử lý vấn đề ngay trong quá trình lập trình, thay vì phải chờ đến giai đoạn chạy thử rồi mới tiếp tục điều chỉnh.

Với các bề mặt có hình học phức tạp, việc kiểm soát toolpath tốt hơn cũng góp phần giảm nguy cơ tải cắt tăng cao, duy trì quá trình cắt ổn định và cải thiện chất lượng bề mặt.

3. Model-in-Stock Calculation giúp giảm Air-Cut như thế nào?

Dao đang di chuyển nhưng không cắt vật liệu vẫn làm tăng thời gian chạy máy.

Đây là vấn đề thường gặp khi chương trình NC chứa nhiều chuyển động air-cut (chạy dao không tải) giữa các vùng hoặc các bước gia công.

Để hạn chế những chuyển động không cần thiết này, CAM-TOOL V21.1 bổ sung Model-in-Stock Calculation, giúp xác định trạng thái vật liệu còn lại sau từng nguyên công.

Dựa trên dữ liệu đó, phần mềm có thể:

• Nhận diện phần vật liệu thực tế còn lại.
• Xác định chính xác hơn vùng cần tiếp tục gia công.
• Hạn chế các chuyển động air-cut không cần thiết.
• Tối ưu toolpath cho nguyên công tiếp theo.

Nhờ đó, đường chạy dao có thể được tính toán sát hơn với trạng thái thực tế của phôi sau từng bước gia công, thay vì thực hiện những chuyển động qua các khu vực không còn cần cắt.

Lợi ích trực tiếp là giảm chuyển động không tải, rút ngắn thời gian gia công và nâng cao hiệu quả sử dụng máy CNC.

Tối ưu Toolpath mang lại giá trị gì cho quá trình gia công CNC?

Tối ưu đường chạy dao không chỉ nhằm tạo ra một chương trình NC ngắn hơn. Mục tiêu quan trọng hơn là giảm những thao tác và chuyển động không tạo ra giá trị trong toàn bộ quá trình gia công.

Ba cải tiến trên CAM-TOOL V21.1 tác động vào ba bước khác nhau:

Từ thiết lập vùng gia công → tạo đường chạy dao → kiểm soát lượng vật liệu còn lại, dữ liệu được sử dụng hiệu quả hơn để hỗ trợ kỹ sư tối ưu chương trình NC.

Đây cũng là hướng phát triển quan trọng của phần mềm CAM: không chỉ tạo đường chạy dao mà còn hỗ trợ kỹ sư lập trình nhanh hơn và nâng cao hiệu quả gia công thực tế trên máy CNC.

Đối với doanh nghiệp gia công khuôn và chi tiết phức tạp, những cải tiến nhỏ ở từng bước có thể cộng lại thành sự khác biệt đáng kể về thời gian lập trình, thời gian chạy máy và năng suất sản xuất.

Khi nào doanh nghiệp nên cân nhắc tối ưu quy trình lập trình NC?

Nếu quá trình lập trình CAM vẫn mất nhiều thời gian cho những công việc lặp lại, đây có thể là dấu hiệu doanh nghiệp cần xem xét lại cách tạo và tối ưu chương trình NC.

Đặc biệt khi kỹ sư thường xuyên gặp các tình trạng như:

• Mất nhiều thời gian thiết lập lại các vùng gia công tương đồng.
• Phải hiệu chỉnh toolpath nhiều lần với bề mặt phức tạp.
• Chương trình còn nhiều chuyển động air-cut.
• Thời gian lập trình NC và thời gian chạy máy khó tiếp tục rút ngắn.

Việc cải thiện những bước này không chỉ giúp kỹ sư thao tác nhanh hơn mà còn góp phần nâng cao hiệu quả sử dụng máy CNC và toàn bộ quá trình gia công.

CAM-TOOL được phát triển chuyên sâu cho gia công khuôn và bề mặt phức tạp, với các công cụ hỗ trợ từ lập trình NC đến tối ưu đường chạy dao.

👉 Nếu doanh nghiệp đang gặp những vấn đề trên, hãy liên hệ New System Vietnam để trao đổi về bài toán gia công thực tế và trải nghiệm demo CAM-TOOL phù hợp với nhu cầu sản xuất.

Câu hỏi thường gặp về CAM-TOOL V21.1

CAM-TOOL V21.1 có gì mới?

CAM-TOOL V21.1 bổ sung các cải tiến giúp giảm thao tác thiết lập vùng gia công, kiểm soát toolpath và tối ưu đường chạy dao dựa trên trạng thái vật liệu còn lại, từ đó hỗ trợ rút ngắn thời gian lập trình và gia công.

Model-in-Stock Calculation là gì?

Model-in-Stock Calculation giúp xác định trạng thái vật liệu còn lại sau từng nguyên công. Dữ liệu này được sử dụng để xác định vùng cần tiếp tục gia công, hạn chế air-cut và tối ưu đường chạy dao tiếp theo.

CAM-TOOL phù hợp với loại hình gia công nào?

CAM-TOOL phù hợp với gia công khuôn, gia công chính xác và các chi tiết có bề mặt phức tạp, đặc biệt trong những bài toán yêu cầu cao về đường chạy dao và chất lượng bề mặt.
